单一控制并联运行的配线指南

负载配线的基础和输出不稳定时的对策方法(直流电源篇)

本公司的直流电源中有很多装备了“并联运行功能”的产品。通过将直流电源(同一机型)并联起来,可轻松地增大输出容量。特别是可通过相当于“母机”的产品前面板对并联的所有电源进行设置和输出值显示的“单一控制并联运行”具有与单机运行相同的便利性,因此广受好评。其中,“单一控制并联运行”的表述是本公司自创的术语,和一般被称为“主从并联运行”的概念相同。另外,“单一控制(one control)”是日式英语,当地人可能听不懂,请勿见怪。

那么,对于这个非常方便的“并联运行功能”,其并联运行配线(信号系统的配线,连接至负载的配线)需要由客户操作实施,具体的配线方法已在使用说明书中做出说明。但是,好像有很多客户并没有按照说明的要求配线,特别是有时会因连接至负载的配线不合适,导致出现异常振荡,从而作为机械故障向本公司咨询。并联运行负载线的配线方法基本相同,并不会因产品的系列不同而出现差别,在此就基本配线方法以及不稳定状态时的处理方法进行说明(注:高速电源PBZ系列除外)。

1. 基本配线方式

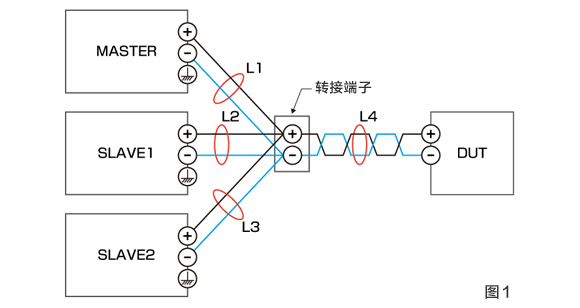

(1)电源连接至负载的配线应采用相同的长度,且配线要短。如图1所示,L1,L2,L3的线路请保持相同长度,尽可能短地配线。

(2)连接至负载的配线长的情况下,应使用尽可能短的配线进行转接,加长从转接点至负载的配线长度。此时,请尽可能使用绞线配线(L4)。

图1所示为配线例。

图1

L4配线的电线直径应确保三台电源的合计电流能够安全通过。如果在该基础的配线中发生振荡等问题,则有可能导致输出不稳定。此时,应试着采用下页所示对策。请根据情况分别或者全部进行尝试。

2. 输出仍然不稳定时的对策方法

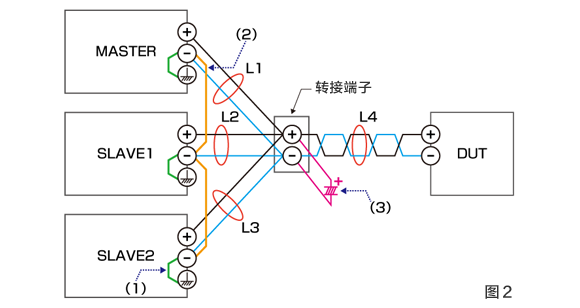

图2

(1)将输出端子的负极或者正极端子接地(图2中 绿色线)。

如果DUT的输入没有接地,则正,负极的任意一侧接地都没有问题,但在DUT接地的情况下,应由接地端的输出端子接地。

(2)在控制共用端的输出端子上用搭接线配线(图2中 黄色线)。

控制共用端为负极端子时,连接负极端子;控制共用端为正极端子时,连接正极端子。

代表机型的控制共用端

系列名称

控制共用端

PAD-L/LA

正极端子

PAN-A

正极端子

PMC-A

负极端子

PAK-A

负极端子

PAS

负极端子

PAT

负极端子

PWR

负极端子

PWX

负极端子

PMX

负极端子

(3)在转接点连接大容量的电容器(图2中 桃红色)。

注意:不能连接到PBZ系列等高速电源上。

通过采用上述对策,起因于负载配线的故障几乎都可以消除。

TEXT BY
神崎 信夫
解决方案事业推进部 SE课
