在交流稳定电源中没有恒流模式

交流稳定电源也被称为CVCF。CVCF是“Constant Voltage Constant Frequency”的简称。用日语表述是“定電圧定周波数装置（中文：恒压恒频装置）”。通常，这种设备的（电压／频率）输出值是固定的，而本公司的实验用交流稳定电源可以任意调整输出值。

有时会收到客户的咨询：“是否有可以按CC（恒流）控制的交流稳定电源？”。如上所述，（本公司产品目录中刊载的产品）交流稳定电源的控制参数是“电压”和“频率”，控制参数里并没有“电流”。因此，只能回答“非常抱歉，没有”。（其中，有通过定制和改造附加恒流控制的案例。如果您感兴趣，欢迎向销售部门垂询。）
但如果事情就此结束，那么“SE课”这个名字就没有存在的必要了。本次为您介绍在使用本公司产品目录中刊载的产品──交流稳定电源的试验中，针对客户提出希望管理“电流”的要求而提供的解决方法案例。

电流互感器（CT）的试验评价要点

近年来随着环境，新能源相关设备需求的高涨，“电力监控”的需求也不断增加。电流互感器（以下简称“CT”）便是“交流电流检测”中所必须的设备。
通过CT的电流不仅有正弦波，有时还会同时检测到过大的峰值电流。在这种情况下，如果只是控制通常的正弦波电流值，而无法控制峰值电流值，则无法完成适当的电路评价。

系统概要

作为对嵌入了CT的设备进行电路评价的系统，我们菊水提议将本公司的交流稳定电源（PCR-LE系列）与交流电子负载装置（PCZ系列）组合在一起。

（1）评价DUT的规格

该评价系统所设计的试验对象如下所示。

• （1）采用50Hz／60Hz标准规格的AC用CT
• （2）封装于印刷电路板的类型，采用可容许正常通过有效电流（rms）的线路范围
• （3）具有测量通常电流的功能以及异常时对规定的峰值电流发出警报的功能

（2）系统结构

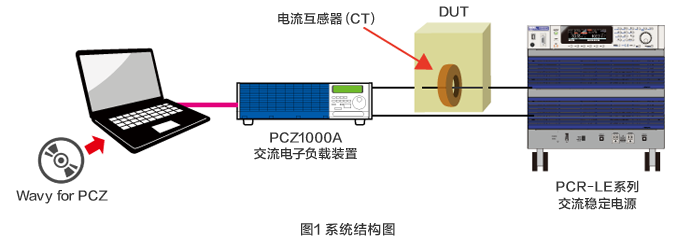

如图1所示，将交流稳定电源设定为50Hz或60Hz，通过交流电子负载装置向DUT输出交流电流。

PCZ1000A具有波峰因数的设置功能，当波峰因数最高设置为“4”时，若将有效电流设置为10A，则可以通过40A的峰值电流。
通过该峰值电流，可以检测DUT的峰值电流，确认功能动作情况。另外，采用此方式，可以在不改变有效电流值的情况下产生峰值电流，无需担心对印刷线路造成影响。

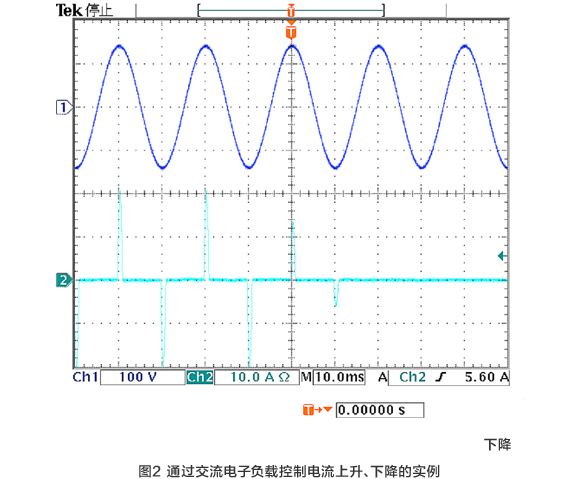

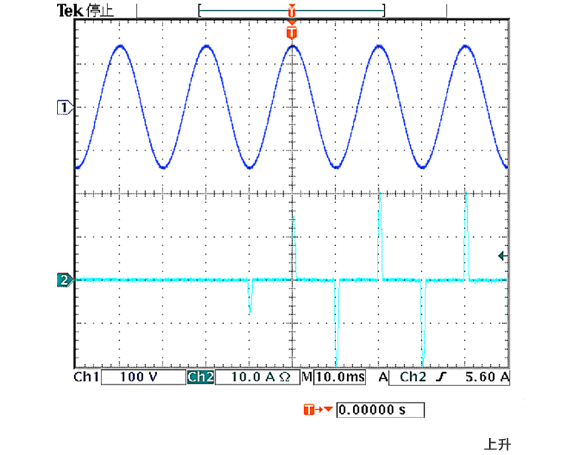

而且，若使用程序编写和控制软件（Wavy PCZ1000A），控制load ON／OFF和恒流（CC）的设定值，还可以产生最短500ms的断续峰值电流。 图2所示为波峰因数为“4”，电流在0A〜5A区间变化时的波形。

如上所述，当现有试验装置（电源等）无法单独实现所期望的功能时，很多情况下可以通过其他设备的辅助性组合来实现。研究试验系统的方案时，希望您也能有这样的意识。
另外，本公司的“客户支持热线”也会受理类似的咨询，欢迎您的使用。
