最近，我听到了盒式磁带和胶片式相机等模拟技术将要复苏的新闻。我是高桥，一名顺应这种潮流，计划复兴串联降压方式的模拟电源的求道者（笑）。

今天和大家讲的是我在“新人”阶段的故事。年终的大扫除是例行公事，每年大扫除时，都会想起一件事情。那就是与“相位旋转”相关的失败经历。

改善串联降压电源的效率

这已经是25年以前的事情。当时，在试验用直流电源中，串联降压方式处于全盛时期，开关电源还不是主流。而且，当时的设计课题之一就是“改善低于额定输出的效率”。如果直接使用变压器的输出，功率因数很好，但是低于输出电压时，对控制晶体管施加的电压增大，损耗增大，效率就会变差。

相位控制电路的作用是，不受输出电压和输入电压波动的影响，将施加到控制晶体管的电压控制到最低限度，减少损耗.因为是通过缩小导通角下调电压，所以，在低电压状态下，存在功率因数变差，产生谐波电流等问题。如果控制晶体管的损耗保持固定，最好满载使用变压器的输出电压。

尝试采用过渡型三相全桥方案

为了达到变压器电压的满载状态，我们的前辈采用的方法是切换变压器的抽头，分阶段改善功率因数，根据变压器的输出改变整流方式，分阶段改变电压等等。从中受到启发，我决定研究过渡型三相全桥相位控制。

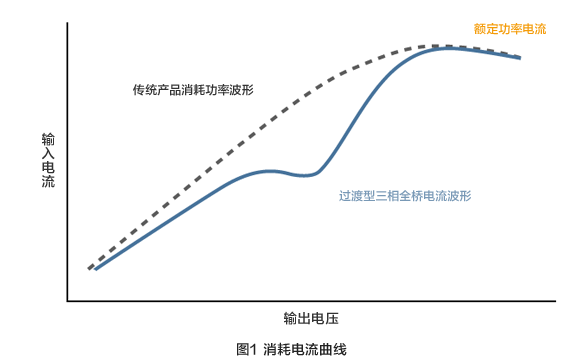

电路结构如下：当电压较低时，三相相位控制由使用相电压的三相电桥整流，电压上升后，三相电桥完全导通，处于关断状态的下部SCR（晶闸管）工作，过渡到控制线间电压的全桥。设计进展很顺利，如（图1）消耗电流曲线所示，相对于中间区域的输出电压，效率得到了改善。

新年工作伊始，居然出现2倍电压！

研究有了眉目，迎来一个心情愉快的年底。因大扫除，拆下试制机的配线，对工作地点和办公桌也进行打扫。开完年终员工大会，迎来新的一年。
完成公司的新年首次交货仪式后，开始连接试制机的电源线，重新开始试验。但是，本来年底非常顺利的试验，突然产生了预想2倍的电压。不管是什么原因引起的，新年的快乐心情瞬间消失。

原因是大扫除时拆装配线。在大扫除时拆下配线之前，试制机的端子与输入相（U，V，W）的接线是固定状态，未进行换相。这就是所谓的“相位旋转”，当使用U相的电压信号驱动V相时，U相即使是0V，V相位也会前进120°，因此，形成驱动接近满载电压的状态。

在三相输入电源中，如果输入的配线与控制相位的SCR（晶闸管），驱动SCR的栅极脉冲的关系不匹配，相位控制不会线性移动，可能会一接通电源就上升至满载电压，或者，试图获取额定功率时，相位控制反向工作，导致功率不足的问题。

完全没有考虑在试制机中出现这种输入的“相位旋转”问题。通过这件事情得到的教训是：作为从相电压向线间电压转换的触发器，必须认真考虑“栅极脉冲”的创建方式，否则会出现很大的问题。对策是增加对相电压的检测，当相位不同时关断输出的电路。我时常会想，这个问题幸亏不是交货后在客户那里发生的。

大扫除也是重置

您的职场大扫除是怎样的呢？有时候忙起来，会出现“没有岁末，没有新年！”的黑色阶段，而大扫除是一个“重置”的好机会。工作环境干净了，自己的心情也会变好，甚至还会发现平时埋头工作而疏忽的“漏洞”。虽然大扫除不是值得大书特书的事情，但我认为不要单纯地理解为打扫，而是当成工作的“重置”去认真对待。
