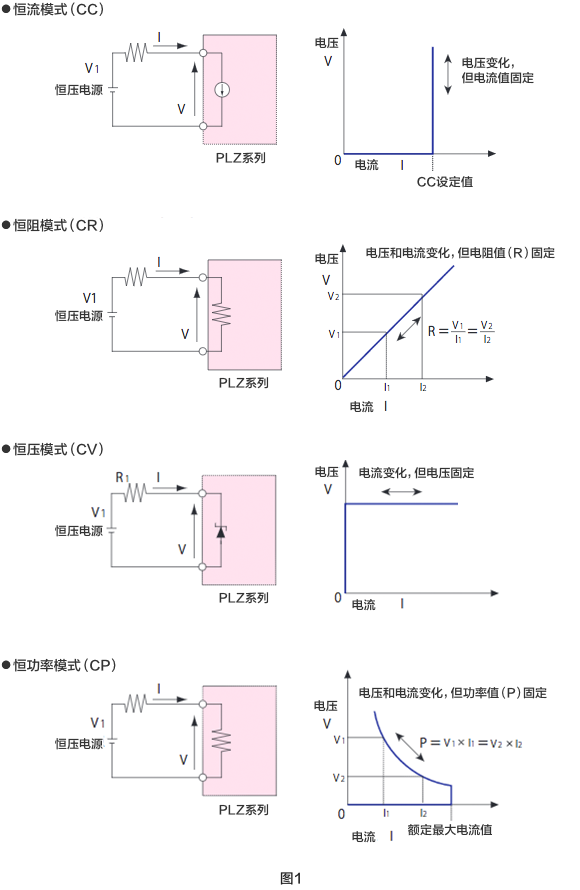

在本公司电子负载装置的基本工作模式中，包括如下（图1）所示模式。而且，原则上需要按照“二选一”设置适用于试验对象和试验内容的工作模式^※。

※另外还有恒流＋恒压，恒阻＋恒压模式的产品。

其实，这里面还有不能说的“隐情”（笑）。在电源，电池及直流-直流转换器等的试验中，需要有和消耗电流的实际负载（电路）相对应的“虚拟负载”，在电子负载装置普及前，一般使用的是滑动电阻器，耗电量较大的灯泡，电热器等。但是，这些装置也存在不方便的地方，比如，很难实施负载变动试验等动态试验，而更为重要的是，其工作状态下实际负载存在较大的差异，无法进行精细的工作验证。

因此，如果有一种装置拥有“与实际负载工作模式相近的”电路结构，试验做起来就会很方便，电子负载装置就是基于这样的想法开发出来的。最初的电子负载工作模式只有恒阻（CR）和恒流（CC）两种，后来又加上了充电电池试验所需的恒压（CV），恒功率（CP）模式，这四种模式构成了电子负载装置的基本工作模式。

但是。即使是电子负载装置，也只不过是上述的“与实际负载工作模式‘相近’”。和实际负载还是有区别的。实际的负载很多并不是以“固定的模式”工作，而是采用复合工作模式，例如，开始是恒流工作模式，当电压超过某个阈值时，又变成恒压工作模式等。实际的工作模式并不是取决于试验对象的工作情况，而是由于电子负载装置电路才这样工作的。

西装有S，M，L等的成衣尺寸。可能某个成衣尺寸也有人穿着正好合身，但更多的是，虽然有点不合身，“算了，又不是不能穿，就这样吧”，很多人都有这样的想法。电子负载装置的工作模式和这种情况也很类似，看似提供几种选项，让客户进行自由选择，而实际上之所以出现这种情况是因为供应商…（啊，我是不是不该写这些？）。
当然，这不能完全说是态度不诚实，事实上是出于各方面的考虑。比如，通过（以最大公约数方式）汇总条件，确保成本优势；或通过简化设置条件实现“易用性（简易易懂）”；又或者是现有的产品阵容已足够实用（这样算蒙混过关了吧）。

通过非线性（任意波形：ARBitrary）模式实现“更加真实的”实际负载模拟

但是，后来出现了划时代的产品。那就是PLZ-5W系列产品。该PLZ-5W在现有的4种模式的基础上，配备了称之为非线性（任意波形：ARBitrary）模式的新功能。在该模式下，通过输入横轴电压／纵轴电流的x-y数据，并制作成表格，就可以根据输入电压通过电流。

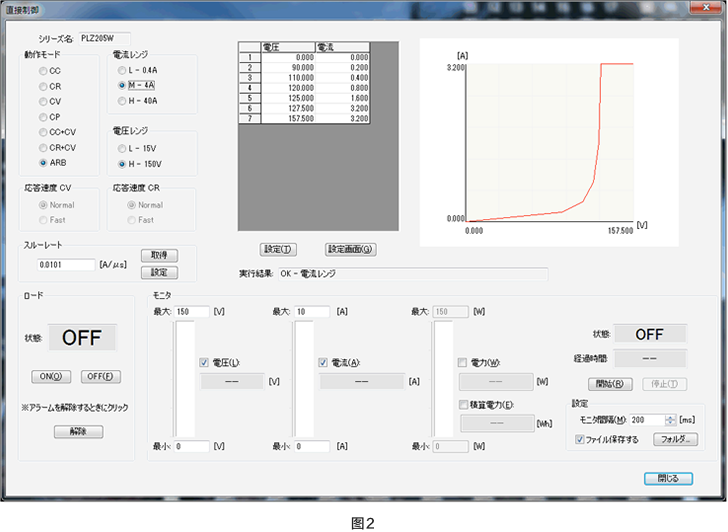

（图2）是在PLZ5W的选配软件（Wavy for PLZ-5W）画面进行ARB模式设置的示例。可以设置图2所示的指数函数型工作模式。

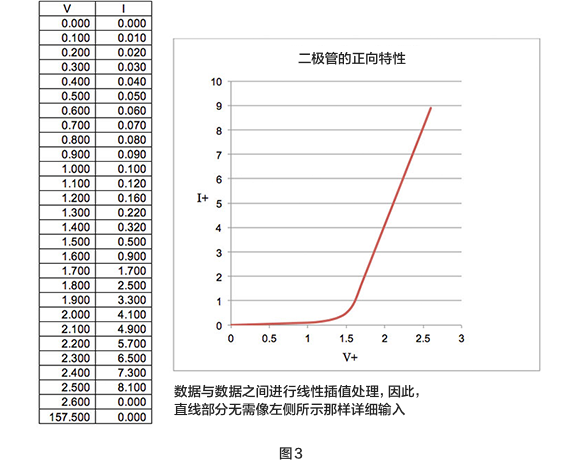

例如，将如下的数据设置到PLZ-5W中，就可以完成二极管的正向特性模拟实验（图3）。

实际输入到PLZ-5W时，横轴电压需要达到最大值157.5V。在上述示例中，2.600V的下方为157.500V，电流输入0.000，但2.6V至157.5V之间的电流为直线（0A）。

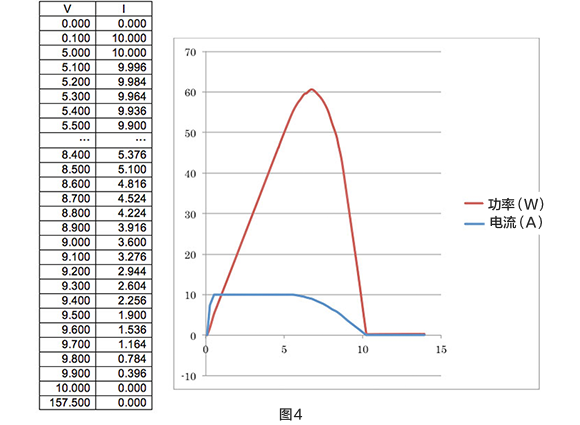

同样，在发电机等的评估中，可以进行如下所示的状态模拟：“0.1V至5.0V为10A的恒流，当超过5V（50W）时，电流呈抛物线状下降，当超过10V时，不再通过电流（0A）”（图4）。

在这种情况下，从0W开始直线上升，当超过5V时，非线性下降。在接近60W时达到峰值，然后逐渐下降至0W，绘制出P-V曲线。PLZ-5W系列具有功率（W）记录功能，因此无需使用其他的检测仪器，就可以获取上述的P-V曲线。

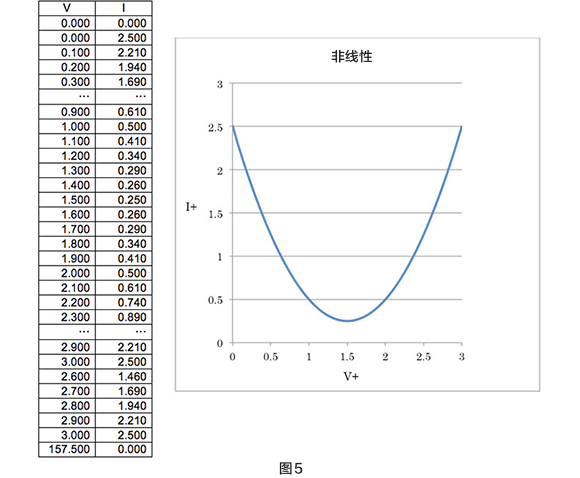

此外，尽管有些不太现实，如下的抛物线特性或许也可以模拟（可能只有我不知道，事实上已经面世了）（图5）。

除模拟上述的实际负载之外，本产品还可以进行理论值验证，进行现实条件下不可能出现的严酷实验等，随心所欲地用于各种评估。我们还准备了展示机，如果您感兴趣，欢迎联系本公司的营业部门。
