这是本专栏第三次介绍电子负载装置的小知识和应用方法。欢迎大家一读。

大家有没有用过U盘呢？

本次的主角是U盘。在U盘面世的时候（正式普及大概是在十年前吧），我的想法是“这个太方便了！”。当时，PC的LAN连接还不普及，原则上都是单机。因此，在将数据转移至其他设备时，最为普遍使用的是可拆装的普及型介质－软盘。3.5英寸单面倍密度型的容量只有1.44MB（！）。因此，文件较大的数据只能进行分割（也曾经有这种工具），手忙脚乱地拷贝到很多张软盘上。然后，在读取PC上又手忙脚乱地一张又一张地读取（需要更换软盘），然后恢复。这感觉就像以前用手洗衣服一样（笑）。

上市之初只有几十，几百MB左右，而在不知不觉之间就发展到千兆（G），最近又发展到了太（T）量级。U盘这么方便，但不知何时开始因为“大容量而且轻便”这个特点，特别是在公司里开始遭受迫害。遭受迫害的原因是安全性（信息保护）。只要插入PC的USB端口，谁都可以轻松拷贝大量数据，从企业内部信息泄漏的观点来说，这种工具值得怀疑。结果，本来可以轻松地在公司内部使用的U盘，很多公司却规定原则上“不推荐”使用，或者使用时必须用加密型。

此外，各公司基本上都布设了内部LAN，使用可移动媒体拷贝数据的机会也减少了。因此，不再使用的U盘是不是正躺在你办公桌抽屉的某个角落呢？

这次讲的就是让U盘在电子负载装置上“焕发第二春”。

数字接口的介绍

在介绍U盘应用方法之前，先介绍一下数字接口在电源及电子负载装置中的现状。如果您已经了解相关内容，跳过这一段即可。

最近，在电源及电子负载装置中具有完善的数字接口的机型越来越多。尽管从响应性能角度来说，目前还需要使用模拟接口，但出于构建系统的目的，需要与其他检测仪器连接时，数字接口的使用确实越来越多。
具有代表性的数字接口包括RS232C，GPIB，USB，LAN（LXI）等等。

RS232C曾经是很多电脑上标配的串行接口，并安装在很多检测仪器上。目前，仍有很多在“执行试验的程序使用模拟（I/O）信号”，“设定值使用串行通信”等通过PLC控制的系统中使用的案例。
其中，由于RS232C“传输距离短”，“只能1：1连接”的特点，而开发出了扩展规格RS422A（1：10）和RS485（32：32）的标准。

GPIB（General Purpose Interface Bus）是在二十世纪60年代设计的用于连接Hewlett Packard公司（现Keysight Technologies公司）PC和检测仪器的接口，最初被称为HPIB（Hewlett Packard Interface Bus）。然后，1975年作为IEEE-488的标准编号获得了IEEE的批准，成为国际标准规格。
其特点是抗干扰能力强，支持星形和菊花链拓扑形连接方法。一个总线最多可以连接14台设计。其缺点是连接器较大，安装困难，而且需要另行购买PC端的接口板卡（价格非常昂贵）。

LAN端口是目前最普及的接口。LAN已经作为硬件得到广泛普及，因此，检测仪器行业“为了制定使用LAN端口进行检测仪器控制的标准”而开发出LXI（LAN eXtention for Instrumentation）。其中，菊水是LXI Consortium的Informational会员。

以太网（LAN端口）通过脉冲变压器耦合，因此，具有良好的绝缘性能，而且，基于同样的原因，传输距离也很长，因此，LXI有望成为下一代标准总线。
我想有人会发现在菊水产品的前面板上有LXI的标志。新产品上原则上将采用LXI，欢迎大家使用。

最后是USB，由于连接最为方便，因此，在很多检测仪器上都配置了USB端口。实际开通通信时，需要确认供应商ID，产品ID，生产编号等，相关规定比较麻烦，但也是和LAN一样得到广泛普及的接口。与LAN（LXI）相比，USB端口存在“电缆容易脱落”，“连接器的耐久性低”，“抗干扰能力差”等的缺点，是不是适用于专业使用呢？尽管如此，使用方便是它的亮点所在，“总之先试一下吧”，“只是用于确认命令”，对于这种需求来说，USB是非常合适的接口。

菊水产品与USB接口

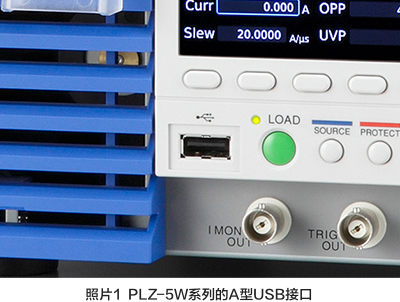

众所周知，USB端口分为在主机（PC）端配置的A型端口和在设备（电源，电子负载等）端口配置的B型端口。菊水的产品属于设备端，因此，连接器原则上属于B型，但在最近的产品中也有配置了A型（主机端）连接器的产品。例如，交流电源PCR-LE系列和电子负载装置PLZ-5W系列在前面板上配置了A型USB连接器（照片1）。
这是为使用U盘而设计的接口（其中，PLZ-5W系列还可以连接USB键盘哦！）。其使用目的是固件升级。

而且，还可以作为存储功能扩展用的存储设备使用。以PLZ-5W系列为例，可以在主机存储器上保存的设置数量只有20个，而通过使用U盘，可以保存更多的内容。设置存储器可以保存包括工作模式，量程，配置设置在内的各种设计，因此，可以将其移植到其他的PLZ-5W系列中，再现相同的设置。

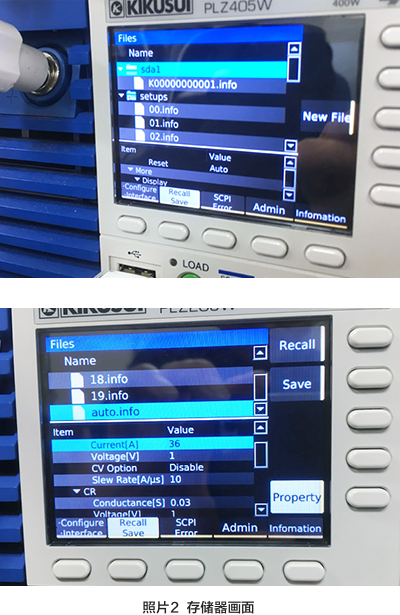

在U盘上保存时，和在主机存储器上保存一样，选择保存目标存储器（扩展名.info），点击［Save］按键即可。所保存的内容通过点击［Property］按钮，可以随时查看内容概要。 （照片2）

调用也非常简单，选择存储器，点击［Recall］按键即可。可以保存和调用上次介绍的ARB模式的表单值，外部控制的设置，新增显示，ABC预设存储器等。使用U盘还可以进行重命名，变更为更方便查看内容的文件名。另外，也可以将U盘连接到PC上，在PC上进行重命名。其中，需要注意的是，如果使用2字节字符（日语），在PLZ-5端无法读取（显示为“？？？”）。

U盘在电子负载装置PLZ-5W系列上的应用方法

因此，我提议各位是否可以拿出在抽屉中闲置的U盘，共享电子负载PLZ-5W的设置信息呢？

例如，在事业所不在一起的职场同事间提出“能不能告诉我试验条件是什么？”的要求时，可以通过邮件附件发送设置信息。文件非常小，用邮件发送也完全不会造成负担。在PLZ-5W系列中使用U盘读取接收的文件，就可以立即再现相关设置。
即使是和PLZ-5W系列不同的机型，只要设定值在额定范围内，就可以直接使用。ARB模式的表单也可以保存，无需使用另外的应用程序（菊水的Wavy等），可以作为样本或模板共享和运用表单。

另外，装配到充放电系统时，还可以用于和共享外部控制设置等用途。只要事先保存好了默认的设定值，在因系统升级（而改变设置）后，可以通过调用原来的存储器，轻松恢复到原来的状态（默认）。
另外，和主机存储器共用时，最好事先确定好“00.info为默认值，11，12，13为标准试验用”的规则。

U盘的好处在于可以轻松地重命名。这样就可以扩展应用性。另外，在PLZ-5W系列上可以使用的U盘最大容量为32GB（格式为FAT32）。希望您有机会尝试一下。
