在工业用设备中，使用大功率的产品较多，因此，有使用VA值表示耗电量的惯例。此外，有些产品由于没有安装改善功率因数的转换器，输入波形直接采用了电容器输入型，在调查工厂的生产数据时，时常会收到“功率值和产品标准不符”的投诉。
下面我们来验证一下发生这个问题的原因。

将某个检测仪作为负载，分别测量了使用交流稳定电源（PCR2000M）时和使用市电电源时的情况。

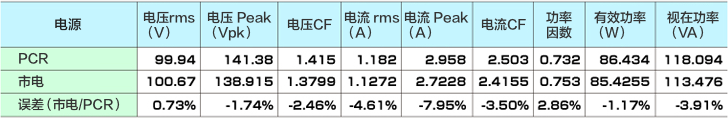

如上表所示，尽管电源电压本身高出0.7%左右，但电流的rms低-4.6%，甚至峰值低-7.9%以上。此外，由于电流降低，导致视在功率也下降了4%左右。

从各自的波形比较中也可看出，峰值电流下降。

系列1：电压波形（单位：V）
系列2：电流波形（单位：A）

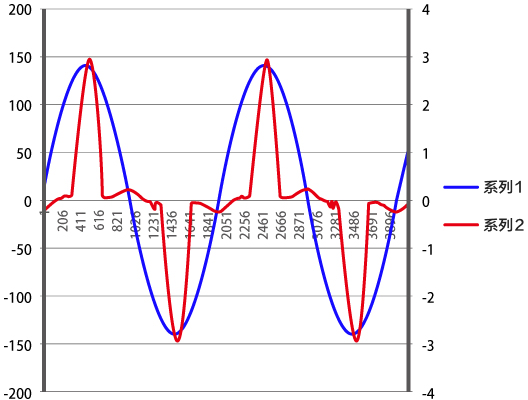

（1）使用PCR2000M＋KPM1000测量时的波形

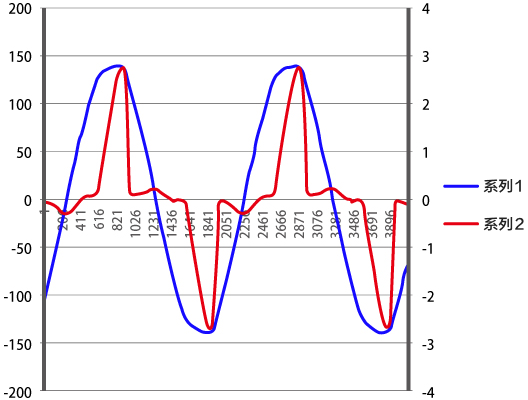

（2）市电线路（实验台的插座）

对上述曲线进行比较后发现，下面的曲线的蓝线（＝电压）在峰值附近出现了畸变。这是什么原因造成的呢？

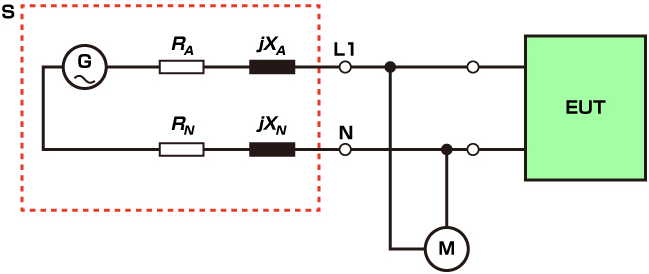

下图是测量IEC61000-3-3 闪变时的测量电路，其中包含了R和jx。
这就是线路阻抗。

据称，线路阻抗值是从各种配电系统的实测值中求得的中位数。

该数值为
RA = 0.24Ω jXA = 0.15Ω at 50Hz
RN = 0.16Ω jXN = 0.10Ω at 50Hz

因此，合计为0.4Ω+jx0.25Ω，相对于50Hz，具有约0.472Ω的合成阻抗。

通过计算得知，在上述线路阻抗的系统中，峰值电流下的电压下降为0.472Ω×2.958（A）＝1.39（V），而实际使用电容器输入的波形时，由于含有更高的频率成分，因此，阻抗成分导致的峰值电压下降会比上述数值高很多。
这种电压下降就是电压畸变的真相。

和在低阻抗系统中试验时相比，使用上述电路测量的电流必然会变小，因此，在确定产品的技术规格时，需要注意以下两点：

• 如果是小容量的设备，使用交流稳定电源的输出进行测量。

• 如果是大容量的设备，尽可能接近配电柜，使用更粗的电缆进行测量。

如果认为这只不过是不到100W的设备…，而在评价时通过从电源插座测得的值确定产品的技术规格，余量就会变小，这一点需要注意。
