可补偿PAV系列产品从输出端子到负载端子配线所引起的电压降低。
产品信息
直流电源装置
智能可变开关型电源PAV 系列
产品概要
PAV系列是高功率密度，高性能的超小型恒压（CV）／恒流（CC）直流稳定电源。Max输出功率为200W，400W，600W，800W共4种，输出电压为10V～650V，共有64种机型※1。以桌面使用为前提，所有机型的高度均为2U（88mm），是统一了尺寸的高功率密度规格。该系列不仅可以进行模拟控制，通过配备CPU，还可以进行时序设定。同时，PAV系列还配备了扩展输出电流的并联运行功能（Max 6台）※2和同步运行功能※3。标准配置了系统升级时所需的USB，RS232C，RS485※4通讯接口。也可以选装LAN接口※5。内置谐波电流抑制电路，功率因数为0.99，顾及到了电力环境。
※1：包括附带LAN（with LAN）的机型
※2：额定值相同的PAV系列
※3：触发同步
※4：需要另售的RS232C，RS485转换电缆
※5：出厂选装
特长

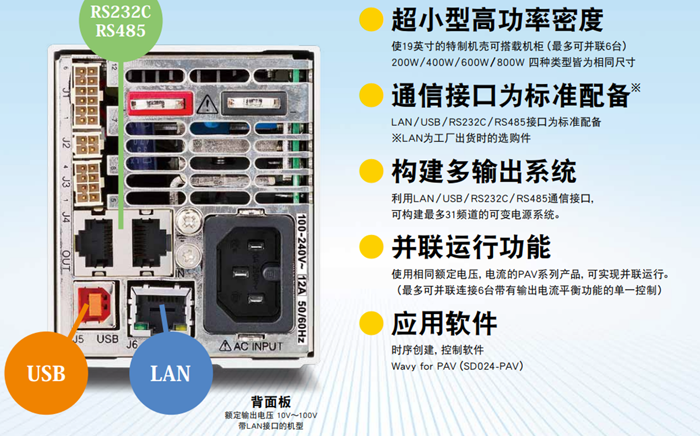

标准配备通讯接口
高性能开关型测试用电源的新经典
丰富多样的外部控制・应用 ──用模拟控制器/监控用端子对应各种应用场景

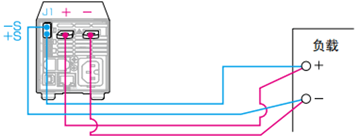

遥感
输出电压・电流的远距离监控和CV/CC信号
以PAV系列产品的输出电压・电流为比例，会输出0～5V，或者0～10V。此外，动作状态也会在CV恒压模式下为HIGH，CC恒流模式下为LOW。

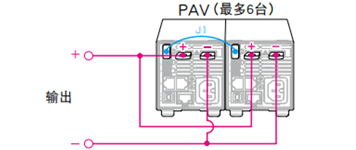

并联运行（单一控制运行）
Max可并联连接6台PAV系列产品，可增加输出电流。

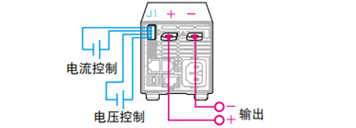

用外部电压控制输出电压・电流
通过从外部对PAV系列产品连接电压，可以控制输出电压以及输出电流。

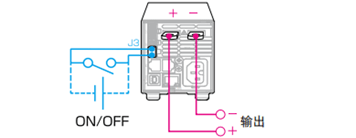

输出ON/OFF控制
可以从外部控制PAV系列产品的ON/OFF。

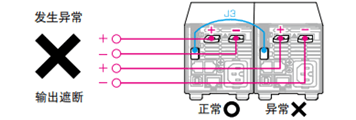

菊花链连接
用多台PAV系列产品构建多电源系统，当其中1台电源发生故障时，可使其构成的电源输出全部停止。

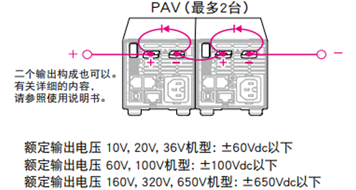

串联运行
Max可串联连接2台PAV系列产品，可增加输出电压。也可对应双输出结构。

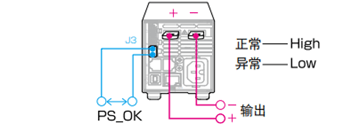

PS_OK信号
保护功能运作时通过TTL输出通知异常。正常动作状态下PS_OK级别为HIGH。

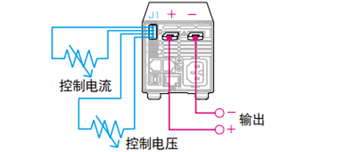

由外部电阻控制输出电压・电流
通过从外部对PAV系列产品，可以控制输出电压以及输出电流。

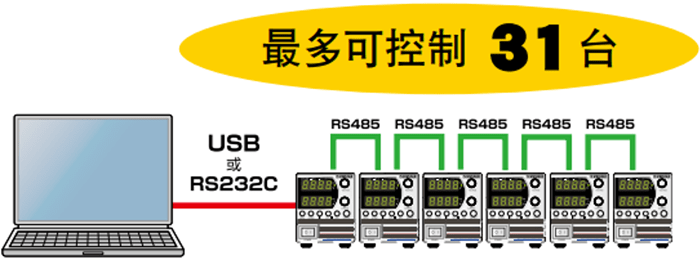

USB/RS232C/RS485控制
USB/RS232C/RS485接口为PAV系列产品的标准配备。Max可连接31台的PAV系列产品进行控制。此外，USB/RS232C/RS485接口内置在PAV系列产品的主机内。

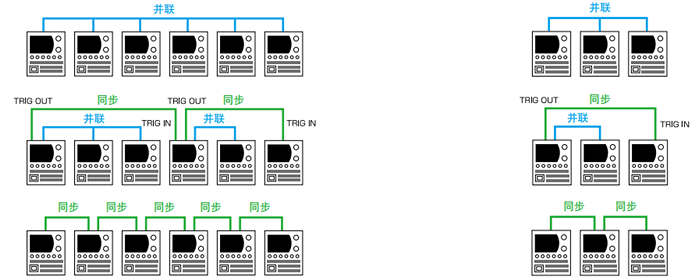

并联运行／同步运行

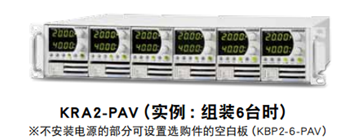

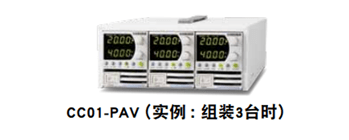

可实现并联运行（相同额定的PAV系列产品）和同步运行（同步触发）。并且，通过使用选购件的机柜适配器KRA2-PAV（Max安装6台）及一半尺寸大小的一体化外壳CC01-PAV（Max安装3台）以实现一体化，进而使机柜组装以及可搬移性变得更加容易。
※即使不使用选购件的KRA2-PAV，CC01-PAV，也可实现并联运行与同步运行
选购件使用例
Max可达4.8kW（Max6台）
在19英寸的通用机柜上

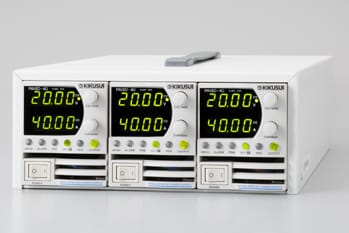

集3台电源为一体
作为桌上型电源使用

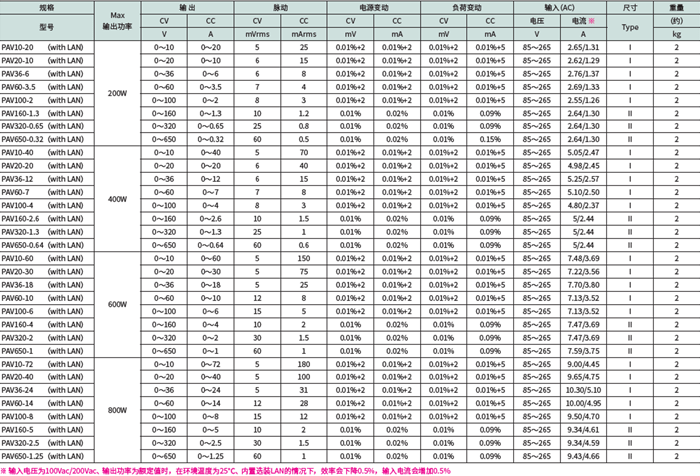

产品阵容
